Комплект шкафов управления инженерными системами многоквартирного жилого дома.

Задача: Разработать и изготовить шкафы управления для насосов отопления, системы ГВС, дренажных насосов и вентиляции. Основной акцент — надежность работы оборудования, резервирование, защита электродвигателей и удобство дальнейшего обслуживания.

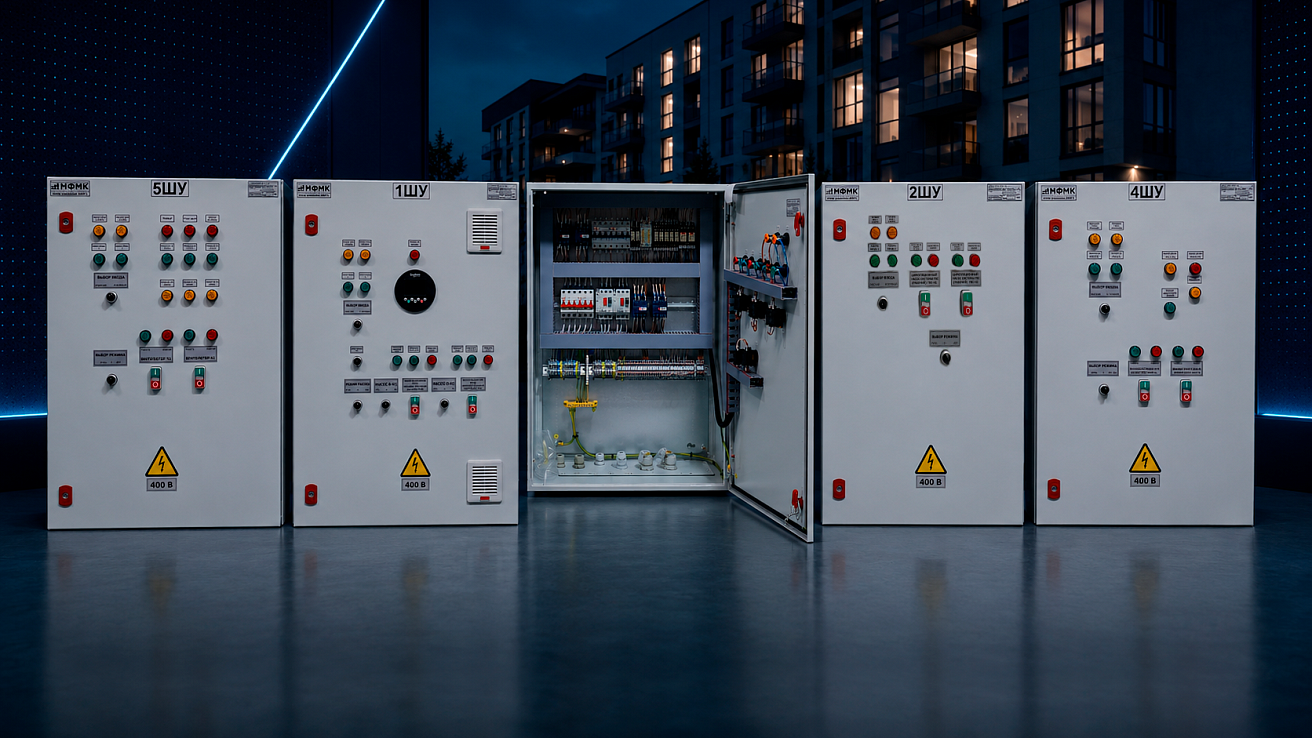

Решение: Изготовлены силовые шкафы ОМЕГА в исполнении IP54, с системой заземления TN-S, нижним вводом кабелей и раздельным подключением силовых, управляющих и сигнальных цепей. В решениях предусмотрены автоматическая защита, контроль фаз, коммутационная аппаратура, цепи индикации и отдельные клеммные подключения для полевого оборудования.

Ключевые характеристики решения:

• 1ШУ — шкаф управления насосами отопления

Шкаф рассчитан на управление рабочим и резервным циркуляционными насосами. Для повышения надежности применена схема с отдельными аппаратами защиты и коммутации по каждому насосу.

Предусмотрен контроль наличия и качества фаз, что снижает риск работы электродвигателей при перекосе, пропадании фазы или нештатном питающем напряжении. Для выбора режимов используется селекторное управление, что упрощает переход между рабочими состояниями при эксплуатации и сервисе.

Отдельное преимущество решения — применение частотного управления с sin-фильтром. Это снижает электрическую нагрузку на двигатель и кабельную линию, особенно при работе с ШИМ-сигналом от преобразователя частоты. Для аналоговых цепей предусмотрено экранированное подключение, что повышает устойчивость сигналов к помехам.

• 2ШУ — шкаф управления насосами системы ГВС

Шкаф выполнен для управления двумя насосами системы ГВС по схеме «рабочий + резервный». Такая конфигурация позволяет сохранить работоспособность системы при остановке одного насоса.

По каждому насосу предусмотрены отдельные цепи питания, защиты, коммутации и сигнализации. В схему заведены сигналы работы и аварии, что позволяет оперативно определить состояние оборудования без вскрытия шкафа.

Также предусмотрен контроль «сухого хода». Это важное решение для защиты насосов: оборудование не работает без необходимой среды, а значит снижается риск перегрева, износа и выхода из строя торцевых уплотнений.

В шкафу предусмотрены резервные клеммы. Это дает возможность подключать дополнительные сигналы или дорабатывать систему без полной переработки схемы.

• 4ШУ — шкаф управления дренажными насосами

Шкаф предназначен для управления рабочим и резервным дренажными насосами. Управление построено на программируемом реле ПР200, что позволяет реализовать не просто включение насосов, а полноценную логику работы по уровням и аварийным состояниям.

В систему заведены сигналы нижнего аварийного уровня, нижнего уровня, верхнего уровня и верхнего аварийного уровня. Такая градация позволяет разделить штатный режим откачки, защиту от «сухого хода» и ситуацию переполнения.

Дополнительно предусмотрены цепи контроля термозащиты насосов, датчиков влажности и аварийных сигналов. Это повышает надежность эксплуатации: шкаф отслеживает не только уровень жидкости, но и состояние самих насосных агрегатов.

Отдельное решение — разделение питания внутришкафного и полевого оборудования через отдельные защитные аппараты. Это повышает ремонтопригодность и помогает локализовать неисправность при обслуживании.

• 5ШУ — шкаф управления вентиляцией

Шкаф предназначен для управления приточно-вытяжной вентиляцией и построен на программируемом реле ПР205. В отличие от насосных шкафов, здесь используется расширенная структура сигналов: дискретные входы и выходы, аналоговые входы и аналоговые выходы.

Схема предусматривает управление приточным и вытяжным оборудованием, а также исполнительными механизмами заслонок: приточной, выбросной и рециркуляционной. Заложен контроль положения заслонок, что важно для подтверждения фактического состояния системы, а не только подачи команды на привод.

Аналоговые цепи позволяют работать с температурными параметрами и управляющими сигналами. Это дает возможность не просто включать вентиляцию, а регулировать ее работу по состоянию среды и заданной логике.

Для надежности предусмотрены отдельные цепи защиты вентиляторов, контроль фаз, вспомогательные контакты для передачи состояний и раздельные шины PE/N. Такое исполнение упрощает диагностику, снижает риск ошибок при подключении и делает шкаф более удобным для дальнейшей эксплуатации.

Итоговое решение объединяет несколько инженерных систем объекта в единую линейку шкафов с общей логикой построения: резервирование критичных механизмов, защита электродвигателей, контроль аварийных состояний и подготовка к обслуживанию на объекте.
